Drone DJI AGRAS T50

DJI Agras T50

Solicitar peça
ConteúdoBlogFAQ

Tampa Dianteira da Carcaça

Tampa Dianteira da Carcaça
No.Material NumberMaterial Name
1YC.JG.MY001043Auxiliar Inferior Luz Anel de Vedação
2BC.AG.SS000677Auxiliar Inferior Luz Módulo
3YC.WJ.L00870Parafuso M30-HC060060-55-85
4YC.ST.LL000235T30-HC00800080-057030-5103-N
5YC.JG.ZS000998Trava Base (Fêmea)
6YC.JG.ZS003386Dianteiro Tampa de Carcaça Frontal
7YC.XC.XX000999Auxiliar Inferior Luz Sinal Cabo

Estrutura Frontal

No.Material NumberMaterial Name
34YC.JG.YZ000672Radar Dianteiro Base
35YC.JG.MY001042Radar Base Anel de Vedação
36BC.AG.SS000678Radar Dianteiro Módulo
37YC.XC.XX001011Radar Dianteiro Sinal Cabo
38YC.JG.ZS003493Radar Esquerdo Suporte Peça
39YC.JG.ZS003492Radar Direito Suporte Peça
40BC.AG.SS000693Traseiro Radar Módulo
41YC.XC.XX001012Traseiro Vision Radar Sinal Cabo
1YC.WJ.L00870Parafuso M30-HC060060-55-85
2YC.DZ.AA000326SDR Antena (Dianteiro)
3YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
4YC.XC.XX001013Sensor de Visão Dianteira Sinal Cabo
5YC.JG.MY001038Amortecimento Silicone Borracha
6BC.AG.SS000671Sensor de Visão Dianteira Módulo ( compatível com T50/T25 )
7YC.ST.LL000226M30-HC01450080-100020-5103-Y
8YC.ST.LL000235T30-HC00800080-057030-5103-N
9YC.JG.ZS003455RF Cabo Clipe
10YC.JG.ZS003389Superior Tampa de Carcaça Frontal
11YC.JG.YZ000671Radar Dianteiro Suporte
12YC.JG.QX003038FPV Camera Suporte Suporte Peça
13YC.ST.LL000013Parafuso M40-HC01400140-070039-0003-Y
14YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
15YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
16YC.ST.LL000228M20-PC00400040-040010-5103-Y
17YC.JG.ZS003435Auxiliar Arm
18YC.JG.MY000985Tampa da Lente Vedação Junta
19BC.AG.SS000682Tampa da Lente Módulo
20YC.WJ.L00870Parafuso M30-HC060060-55-85
21BC.AG.SS000681FPV Camera Módulo
22YC.JG.MY001079Carcaça Frontal Vedação Batente
23YC.ST.LL000148M40-HC01400140-070039-4105-Y
24YC.JG.ZS003388Carcaça Frontal Inferior Placa
25BC.AG.SS000672Estrutura Frontal Alumínio Tubo
26YC.JG.ZS003425FPV Camera Suporte
27YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
28YC.WJ.L00870Parafuso M30-HC060060-55-85
29YC.JG.MY001044Sensores de Visão Binocular Anel de Vedação
30YC.WJ.L00870Parafuso M30-HC060060-55-85
31YC.JG.ZS003452Externo Carcaça Lateral Tampa
32YC.JG.ZS003387Carcaça Frontal Módulo
Estrutura Frontal diagrama 1
Estrutura Frontal diagrama 2

Estrutura Central

Estrutura Central
No.Material NumberMaterial Name
1YC.JG.ZS003438Bateria Suporte Peça (Esquerdo)
2YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
3YC.JG.MQ001385Bateria Suporte Peça Patch (Esquerdo)
4YC.SJ.WS002500Tanque de Pulverização Fixação Piece_Internal Rolete
5YC.XJ.QT000247Bateria Fixação Piece_External Rolete
6YC.WJ.ZZ002618Tanque de Pulverização Fixação Piece_Roller Eixo
7BC.AG.SS000685M3 Braço da Aeronave Conector
8BC.AG.SS000687Estrutura Central Alumínio Tubo (Esquerdo)
9YC.JG.ZS003589Cabo Clipe
10YC.JG.QX003017Estrutura Central Peça de Encaixe
11YC.JG.ZS003479Mangueira Clipe
12YC.JG.MY001051Cabo Tubo Borracha Batente
13YC.JG.JS000035Cabo Tubo
14BC.AG.SS000688Estrutura Central Alumínio Tubo (Direito)
15BC.AG.SS000686M4 Braço da Aeronave Conector
16YC.JG.MQ001386Bateria Suporte Peça Patch (Direito)
17YC.JG.ZS003439Bateria Suporte Peça (Direito)
18YC.JG.ZS003599Pesagem Sensor Suporte (Direito)
19YC.JG.ZS003463Braço da Aeronave Fixação Peça (Direito)
20BC.AG.SS000683M1 Braço da Aeronave Conector
21YC.JG.ZS003601Pesagem Sensor Suporte (Dianteiro)
22YC.JG.ZS002229Sensor de Peso Cabo Clipe
23YC.ST.LL000327Parafuso (M40-HC01050056-070039-5103-Y)
24BC.AG.SS000684M2 Braço da Aeronave Conector
25YC.JG.ZS003462Braço da Aeronave Fixação Peça (Esquerdo)
26YC.ST.LL000148M40-HC01400140-070039-4105-Y
27YC.JG.MY001055Anticolisão Almofada
28YC.JG.ZS003600Pesagem Sensor Suporte (Esquerdo)
29YC.JG.ZS003602Pesagem Sensor Suporte Rolete
30YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
31YC.WJ.ZZ002618Tanque de Pulverização Fixação Piece_Roller Eixo

Estrutura Traseira

No.Material NumberMaterial Name
1YC.JG.ZS003396Traseiro Tampa de Carcaça Traseira
2YC.JG.ZS003443Inferior Tampa de Carcaça Traseira
3YC.WJ.L00870Parafuso M30-HC060060-55-85
4YC.JG.ZS003395Carcaça Traseira Inferior Placa
5YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
6YC.JG.MY001058Carcaça Traseira Vedação Batente
7BC.AG.SS000690Pulverização Energia Módulo
8YC.WJ.LL000232M40-HC01000100-072028-5103-N_01
9BC.AG.SS000691Distribuição de Energia Placa Módulo
10YC.JG.MY001054Amortecimento Almofada
11YC.ST.LL000335Parafuso (M30-HC01150050-120020-5103-Y)
12YC.XC.XX001001Pulverização Adaptive Cabo
13BC.AG.SS000692Estrutura Traseira Alumínio Tubo
14YC.JG.MY001057Adaptive Cabo Borracha Manga
15YC.JG.FM000122Bateria Trava
16YC.ST.LL000336Parafuso (M30-HC100100-55-85)
17YC.JG.ZS003588Distribuição de Energia Placa Impermeável Tampa
18YC.ST.LL000382Parafuso (M30-HC00550045-055012-5103-Y)
19YC.JG.MQ001973Cola Defletor Placa
20BC.AG.SS000694RTK Antena Módulo
21YC.WJ.L00870Parafuso M30-HC060060-55-85
22YC.JG.ZS003452Externo Carcaça Lateral Tampa
23YC.JG.MY001073RTK Borracha Anel
24YC.WJ.L00870Parafuso M30-HC060060-55-85
25YC.JG.ZS003397Carcaça Traseira Módulo
Estrutura Traseira

Trem de Pouso

Trem de Pouso
No.Material NumberMaterial Name
1YC.JG.BJ001821Trem de Pouso Alumínio Tubo
2YC.WJ.L00873Parafuso M30-HC1880-55-85
3YC.JG.ZS003558Trem de Pouso Inferior Borracha Almofada
4YC.WJ.L00877M3 Porca
5YC.WJ.L00871Parafuso M30-HC100100-55-85
6YC.WJ.L00877M3 Porca
7YC.JG.ZS003468Trem de Pouso Junta Y Peça
8YC.WJ.LL000426T30-HC01000100-057030-0323-N
9YC.ST.LL000017Parafuso M30-HC02800070-055030-0003-Y
10YC.JG.ZS003725Trem de Pouso Cabo Clipe
11YC.JG.XW000110Trem de Pouso Travessa (Traseiro)
12YC.JG.ZS003467Trem de Pouso Fixação Peça (Traseiro Direito)
13YC.ST.LL000339Parafuso (M40-HC03500120-070040-5103-N)
14YC.WJ.L00961M4 Contraporca Inox
15YC.ST.LL000330Parafuso (M40-HC01510056-070039-5103-Y)
16YC.ST.LL000330Parafuso (M40-HC01510056-070039-5103-Y)
17YC.JG.ZS003466Trem de Pouso Fixação Peça (Traseiro Esquerdo)
18YC.JG.ZS003465Trem de Pouso Fixação Peça (Dianteiro Esquerdo)
19YC.JG.ZS003464Trem de Pouso Fixação Peça (Dianteiro Direito)
20YC.JG.XW000111Trem de Pouso Travessa (Dianteiro)

Placa Distribuidora

No.Material NumberMaterial Name
1YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
2YC.JG.MY000797Barômetro Curvo Conector
3YC.QT.QT000167Barômetro Impermeável Permeável Filme
4YC.JG.ZS002301Barômetro Externo Carcaça
5BC.AG.PP000354Barômetro Placa
6YC.PM.QT000137Barômetro Proteção Espuma
7YC.ST.LL000236T20-PC00400040-040010-5103-N
8YC.WJ.L00870Parafuso M30-HC060060-55-85
9YC.JG.MY000699Barômetro Módulo Anel de Vedação
10YC.JG.MY001046Aero-Eletrônico Módulo Anel de Vedação
11YC.WJ.L00870Parafuso M30-HC060060-55-85
12BC.AG.SS000674Aero-Eletrônico System Módulo (CN)
12BC.AG.SS000837Aero-Eletrônico System Módulo (H)
12BC.AG.SS000838Aero-Eletrônico System Módulo (L)
13YC.WJ.L00870Parafuso M30-HC060060-55-85
14BC.AG.SS000675RF Módulo
15YC.JG.MY001045RF Anel de Vedação
16YC.JG.MQ001294Aero-Eletrônico Módulo RF Térmico Condutor Almofada
17BC.AG.SS000676Placa Distribuidora Módulo
18YC.JG.MY000757Amortecimento Almofada
19YC.ST.LL000226M30-HC01450080-100020-5103-Y
20YC.XC.XX001014FPV Camera Sinal Cabo
21YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
22YC.WJ.LL000235M20-HPW00600060-065016-5103-Y_02
23YC.JG.MY000389Type-C Porta Impermeável Tampa
Placa Distribuidora

Cabeamento

Cabeamento
No.Material NumberMaterial Name
1YC.WJ.LL000340Parafuso (M30-HC01600120-057030-0323-Y)
2YC.JG.ZS003453Propulsão Cabo Clipe
3YC.XC.DD000576Dianteiro Arm ESC Energia Adaptador Cabo
4YC.XC.XX000997Acelerador Cabo (Placa Distribuidora-Pulverização Módulo)
5YC.XC.TT000132RTK Coaxial Cabo
6YC.DZ.AA000325SDR Antena (Traseiro)
7BC.AG.SS000673Pesagem Sensor Módulo
8YC.JG.MY001011Pesagem Sensor Borracha Tampa
9YC.XC.DD000576Dianteiro Arm ESC Energia Adaptador Cabo
10YC.XC.TT000132RTK Coaxial Cabo
11YC.DZ.AA000325SDR Antena (Traseiro)
12YC.XC.XX001009Comunicação Cabo (Placa Distribuidora-Pulverização Módulo)
13YC.XC.XX000993Dianteiro Atomizado Pulverizador Energia Cabo
14YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N

Tanque de Pulverização 1

No.Material NumberMaterial Name
1YC.JG.CS000016Tanque de Pulverização (40L)
Tanque de Pulverização 1

Tanque de Pulverização 2

Tanque de Pulverização 2
No.Material NumberMaterial Name
1YC.WJ.L00876Parafuso M40-HC060060-55-85
2YC.JG.ZS003392Bomba Impelente Suporte
3YC.JG.MY000687Tanque de Pulverização Junta Y Peça Anel de Vedação
4YC.JG.ZS002235Liberação Rápida Filtro
5YC.JG.ZS002250Tanque de Pulverização Tampa Impermeável Permeável Tampa
6YC.JG.ZS002251Tanque de Pulverização Tampa
7YC.JG.MY000678Tanque de Pulverização Tampa Impermeável Permeável Filme
8YC.JG.MY000679Tanque de Pulverização Tampa Anel de Vedação
9YC.JG.ZS001085Tanque de Pulverização Entrada Filtro
10BC.AG.SS000709Medidor de Nível Sensor Módulo
11YC.BZ.RB000011Dispersão Tanque Cordão
12YC.WJ.L00876Parafuso M40-HC060060-55-85
13YC.JG.ZS002237Medidor de Nível Suporte
14YC.WJ.LL000211M30-HC02050080-070020-5103-Y_01
15YC.JG.MY000845Tanque de Pulverização Junta Y Peça Anel de Vedação
16YC.JG.ZS002233Water Saída Rotação Tampa
17YC.JG.ZS002232Tanque de Pulverização Junta Y Peça
18YC.JG.MY000687Tanque de Pulverização Junta Y Peça Anel de Vedação
19YC.SJ.WS002423Spray Tank_Spray Tanque Tampa Anel
20YC.JG.ZS000984Medidor de Vazão Suporte
21YC.WJ.LL000188Parafuso M40-HC00750040-060030-5103-N_01
22YC.SJ.J01186Spray Tank_Filter Borracha Anel
23YC.JG.ZS002429Filtro com 50 Holes
24YC.XJ.QT000194Spray Tank_Liquid Nível Meter Installation Porca Anel de Vedação
25YC.JG.ZS003393Tanque de Pulverização Cabo Clipe
26YC.WJ.L00876Parafuso M40-HC060060-55-85
27YC.SJ.WS002412Spray Tank_Liquid Nível Meter Installation Porca
28BC.AG.SS000471Tanque de Pulverização Nível de Líquido Meter

Bomba Impelente

No.Material NumberMaterial Name
1YC.WJ.L00870Parafuso M30-HC060060-55-85
2YC.JG.ZS002389Bomba Impelente Capa Protetora
3BC.AG.SS000543Bomba Impelente Motor
4YC.JG.MY000704Motor Anel de Vedação
5YC.JG.MY000712Centrífugo Válvula Borracha Almofada
6YC.JG.ZS003418Bomba Impelente Carcaça
7YC.JG.ZS002233Water Saída Rotação Tampa
8YC.JG.MY001052Bomba Anel de Vedação
9YC.XC.XX001002Pulverização Sinal Cabo
10YC.JG.MY001053Junta Y Peça Junta de Vedação
11YC.JG.ZS003420Bomba Impelente Curvo Conector
12YC.XJ.QT000350Pump_Connector Anel de Vedação
13YC.JG.QX002485Anti-desgaste Junta
14YC.JG.MY000832Amortecimento Almofada
15YC.WJ.LL000138Parafuso M25-HC00400040-050020-0003-N
16YC.JG.ZS003417Bomba Impelente Espaçamento Manga
17BC.AG.SS000710Bomba Impelente Módulo
Bomba Impelente

Medidor de Vazão

Medidor de Vazão
No.Material NumberMaterial Name
1YC.XC.XX001004Medidor de Vazão Sinal Cabo
2YC.JG.ZS002255Mangueira Porca
3YC.JG.JS000032Medidor de Vazão Water Entrada Mangueira
4BC.AG.SS000972Medidor de Vazão Módulo
5YC.JG.JS000033Medidor de Vazão Water Saída Mangueira
6YC.JG.ZS003594Borboleta Porca
7YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
8YC.JG.ZS003478Mangueira Curvo Conector (M15)

Braço M1/M2

No.Material NumberMaterial Name
1YC.WJ.L01234Parafuso M40-HC080080-68-85
2BC.AG.SS000700ESC Módulo
3YC.JG.MY000399Cabo Junta de Vedação
4YC.WJ.L00870Parafuso M30-HC060060-55-85
5YC.JG.MY000397Three Fase Cabo Vedação Silicone Borracha
6YC.ST.LL000326Parafuso (M50-HF01900080-095050-5103-Y)
7YC.JG.MY001062Mangueira Borracha Manga
8YC.JG.QX003096Base do Motor (Superior)
9YC.ST.LL000380Parafuso (M20-PC01200100-040010-0323-Y)
10YC.JG.QX003097Base do Motor (Inferior)
11BC.AG.SS00066810033 Propulsão Motor
12YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
13YC.JG.FP000028Motor Tampa
14YC.WJ.LL000213M30-HT01930060-110025-5103-Y
15YC.ST.LL000380Parafuso (M20-PC01200100-040010-0323-Y)
16YC.ST.LL000208M20-TC00700060-033010-0004-Y
17YC.JG.ZS002379Motor Superior Tampa
18YC.WJ.L00871Parafuso M30-HC100100-55-85
19YC.WJ.L00877M3 Porca
20YC.JG.ZS003557Anti-desgaste Manga
21YC.WJ.L00871Parafuso M30-HC100100-55-85
22YC.JG.LD000039Braço da Aeronave Fixação Parafuso
23YC.JG.ZS002278Detector de Posição Suporte
24YC.JG.QX002314Braço da Aeronave Fixação Parafuso Parafuso
25BC.AG.SS000696M1 Braço da Aeronave (Dianteiro Direito)
26YC.XC.DD000573M1&M2 Braço da Aeronave ESC Composto Cabo
27YC.ST.LL000148M40-HC01400140-070039-4105-Y
28YC.JG.QX003012Trava Peça Alavanca
29YC.JG.ZS003560Trava Peça Alavanca Borracha Manga
30YC.JG.QX001243Trava Piece_Handle Conector Haste Eixo
31BC.AG.SS000701Trava Módulo
32YC.JG.BJ002409Circlip Tipo-E (6 mm)
33YC.JG.TT000165Trava Torção Mola
34YC.JG.QX003014Trava Rotação Eixo
35YC.JG.QX002089Trava Peça Braço da Aeronave Eixo
36YC.JG.LD000041Trava Peça Fixação Parafuso Parafuso
37YC.WJ.LM000044M60-HX100060-5103_01
38YC.JG.QX002088Trava Peça Conexão Haste
25BC.AG.SS000697M2 Braço da Aeronave (Dianteiro Esquerdo)
Braço M1/M2

Braço M3/M4

Braço M3/M4
No.Material NumberMaterial Name
27YC.JG.QX002314Braço da Aeronave Fixação Parafuso Parafuso
28YC.JG.JS000030Braço da Aeronave Mangueira
29BC.AG.SS000698M3 Braço da Aeronave (Traseiro Esquerdo)
30YC.JG.ZS003594Borboleta Porca
31YC.XC.DD000572M3&M4 Braço da Aeronave ESC Composto Cabo
32YC.JG.QX002089Trava Peça Braço da Aeronave Eixo
33YC.JG.QX003012Trava Peça Alavanca
34YC.JG.ZS003560Trava Peça Alavanca Borracha Manga
35YC.JG.QX001243Trava Piece_Handle Conector Haste Eixo
36BC.AG.SS000701Trava Módulo
37YC.JG.BJ002409Circlip Tipo-E (6 mm)
38YC.JG.TT000165Trava Torção Mola
39YC.JG.QX003014Trava Rotação Eixo
40YC.ST.LL000148M40-HC01400140-070039-4105-Y
41YC.JG.LD000041Trava Peça Fixação Parafuso Parafuso
42YC.WJ.LM000044M60-HX100060-5103_01
43YC.JG.QX002088Trava Peça Conexão Haste
44YC.WJ.L01234Parafuso M40-HC080080-68-85
29BC.AG.SS000699M4 Braço da Aeronave (Traseiro Direito)
1YC.JG.MY000397Three Fase Cabo Vedação Silicone Borracha
2YC.WJ.L00870Parafuso M30-HC060060-55-85
3BC.AG.SS000700ESC Módulo
4YC.JG.MY000399Cabo Junta de Vedação
5YC.ST.LL000326Parafuso (M50-HF01900080-095050-5103-Y)
6YC.JG.MY001062Mangueira Borracha Manga
7YC.JG.QX003096Base do Motor (Superior)
9YC.JG.QX003097Base do Motor (Inferior)
10BC.AG.SS00066810033 Propulsão Motor
11YC.ST.LL000380Parafuso (M20-PC01200100-040010-0323-Y)
12YC.ST.LL000122Parafuso M25-HC00780040-040020-5108-N
13YC.JG.CS000020Cotovelo Conector (180 Graus)
14YC.JG.ZS003460Mangueira Porca (M15)
15YC.JG.QX002177Inferior Hélice Adaptador
16YC.JG.FP000028Motor Tampa
17YC.WJ.LL000213M30-HT01930060-110025-5103-Y
18YC.ST.LL000380Parafuso (M20-PC01200100-040010-0323-Y)
19YC.ST.LL000208M20-TC00700060-033010-0004-Y
20YC.JG.ZS002379Motor Superior Tampa
21YC.WJ.L00871Parafuso M30-HC100100-55-85
22YC.WJ.L00877M3 Porca
23YC.JG.ZS003557Anti-desgaste Manga
24YC.WJ.L00871Parafuso M30-HC100100-55-85
25YC.JG.LD000039Braço da Aeronave Fixação Parafuso
26YC.JG.ZS002278Detector de Posição Suporte

Lança de Pulverização

No.Material NumberMaterial Name
1BC.AG.SS000565Centrífugo Motor
2BC.AG.SS000752Lança de Pulverização Porca
3YC.JG.ZS003399Lança de Pulverização Carcaça (Traseiro)
4YC.JG.MY000712Centrífugo Válvula Borracha Almofada
5YC.JG.MY000704Motor Anel de Vedação
6YC.WJ.L00870Parafuso M30-HC060060-55-85
7BC.AG.SS000708Atomizado Pulverizador Inferior Tampa
8YC.WJ.LL000138Parafuso M25-HC00400040-050020-0003-N
9BC.AG.SS000707Solenoide Válvula Módulo
10YC.XC.XX001000Atomizado Pulverizador Adaptador Cabo (Traseiro)
11YC.JG.JS000031Lança de Pulverização Sanfona Mangueira (Traseiro)
12YC.JG.ZS003460Mangueira Porca (M15)
13YC.JG.ZS003460Mangueira Porca (M15)
14YC.JG.JS000041Lança de Pulverização Macio Mangueira (Traseiro)
15YC.WJ.LL000138Parafuso M25-HC00400040-050020-0003-N
16YC.JG.ZS003459Disco Giratório Superior Disco
17YC.JG.FM000092Centrífugo Pulverizador Borboleta Porca
18YC.JG.ZS002289Centrífugo Pulverizador Mola Suporte
19YC.JG.ZS003458Disco Giratório Inferior Disco
Lança de Pulverização

Hélice

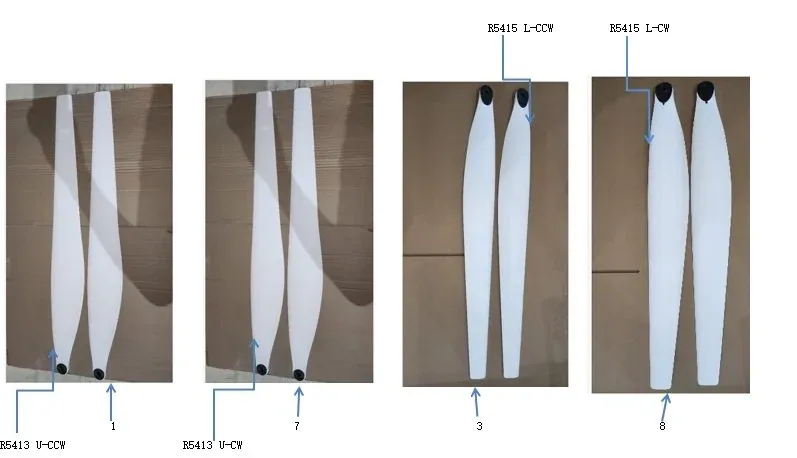

Hélice diagrama 1

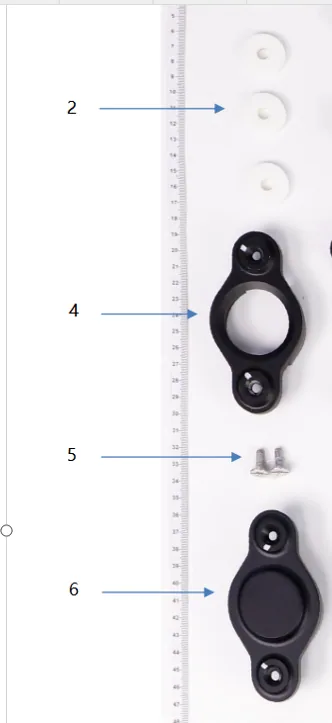

Hélice diagrama 2
Hélice diagrama 3
No.Material NumberMaterial Name
1YC.JG.ZS005016Superior Hélice (CCW)
2YC.JG.MQ002040Hélice Junta
3YC.JG.ZS005018Inferior Hélice (CCW)
4YC.JG.QX002177Inferior Hélice Adaptador
5YC.ST.LL000209M50-HF01430102-116041-0003-Y
6YC.JG.QX002715Superior Hélice Adaptador
7YC.JG.ZS005017Superior Hélice (CW)
8YC.JG.ZS005019Inferior Hélice (CW)
9YC.BZ.RB000090Hélice Suporte (Beige)
Não encontrou a peça?

Nossa equipe técnica identifica o componente pelo código ou foto do dano.

Falar com especialista
